Alles over pompen

1) Laat de pomp voor gebruik opwarmen met het gasballastventiel open. Sluit de pomp niet aan voordat die de bedrijfstemperatuur heeft bereikt

Hoe hoger de bedrijfstemperatuur, hoe groter de tolerantie voor dampen. Het gevaar van condensatie is groter wanneer de pomp koud is. Om condensatie te voorkomen, moet je de draaischuifpomp dus opwarmen met de aanzuiging gesloten en het gasballastventiel open.

2) Open altijd het gasballastventiel wanneer condenseerbare dampen worden aangezogen.

Vermijd dampcondensatie in de pomp. Condensaat verdunt de olie en leidt tot ernstige schade aan de pomp.

3) Gebruik een koude val wanneer agressieve dampen worden aangezogen

Het doel van een koude val is de dampen te laten condenseren voordat ze de pomp bereiken. Houd het gasballastventiel open wanneer je een koude val gebruikt.

4) Bescherm de pomp tegen deeltjes met een afscheider

Om de pomp te beschermen tegen deeltjes die door de gasstroom kunnen worden meegevoerd, kun je aan de aanzuigzijde beter een afscheider gebruiken. Bovendien kan je een adsorptieval installeren tussen de pomp en het systeem om oliespatten te voorkomen.

5) Elimineer olienevel met een olienevelfilter

Elke draaischuifpomp heeft oliedruppeltjes aan de uitlaat. Je kunt deze olienevel het best tegenhouden door gebruik te maken van een uitlaatfilter (scheidingsdoelstelling: 99,99%).

6) Laat de pomp na gebruik draaien met het gasballastventiel open

Je moet de oplosmiddelen die zich in de olie bevinden uit de pomp verwijderen om de fysieke eigenschappen van de pomp zo goed mogelijk te behouden. Laat de pomp daarom na gebruik nog enkele minuten draaien met de aanzuiging gesloten en het gasballastventiel open. Terwijl je de pomp niet gebruikt, kan vocht in de lucht of ander condensaat de pomp aantasten. Sluit het gasballastventiel voordat je de pomp uitschakelt, zodat deze beschermd is tegen de atmosferische lucht.

7) Gebruik zo kort mogelijke verbindingsbuizen met een zo groot mogelijke diameter

Om drukverliezen in de leidingen te voorkomen, kun je het best zo breed en zo kort mogelijke slangen en aansluitingen te kiezen. De regel is: kies een leidingdiameter die gelijk is aan de diameter van de uitlaataansluiting van de pomp.

8) Laat de pompuitlaat vrij

Om te voorkomen dat de prestaties verminderen door te veel tegendruk te creëren, raden we je aan te controleren of de slangen aan de uitlaat van de pomp niet versperd zijn (afknellingen, vuilafzettingen). De diameter van de inlaat- en uitlaatpijpen moeten zo dicht mogelijk bij elkaar liggen.

9) Controleer en reinig de pomp regelmatig

Een regelmatige controle van het oliepeil en de kwaliteit, en een regelmatige olieverversing zijn essentieel voor een lange levensduur van de pomp.

10) Gebruik speciale olie bij het verpompen van speciale vloeistoffen

Sommige vloeistoffen tasten de normale olie aan en veranderen de eigenschappen ervan, waardoor de slijtage van de pomp toeneemt. Om dit te vermijden, kun je het beste speciale olie gebruiken (siliconenolie, Fomblin). De pomp moet hierop in de fabriek worden ingesteld.

Naamgeving van de chemische en niet chemische membraanpompen van VACUUBRAND

• M: Membraanpomp
• E, Z, D, V: Aantal trappen:
  • E: 1 trap tot 70 mbar
  • Z: 2 trappen tot 7 mbar
  • D: 3 trappen tot 1.5 mbar
  • V: 4 trappen tot 0.6 mbar
• C: “Chemische” versie
• NT: Geeft aan dat welk model over de nieuwe technologie beschikt
• AK: Scheiding van de vloeistof en de deeltjes bij het opzuigen of het terugdrijven
• EK: Uitlaatafscheider
• TE: Droogijscondensor
• VARIO®: pomp met VACUU·SELECT elektronische regeling voor de snelheid en voor het vacuüm
• PC: Vacuümsysteem

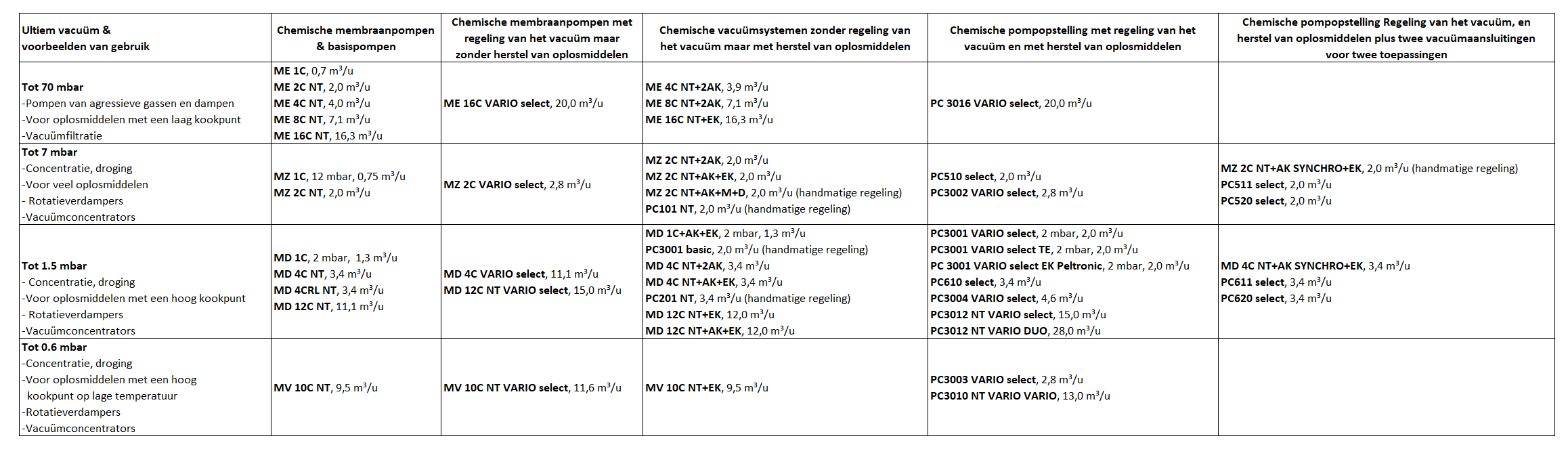

Klik op onderstaande de tabel om hem te vergroten

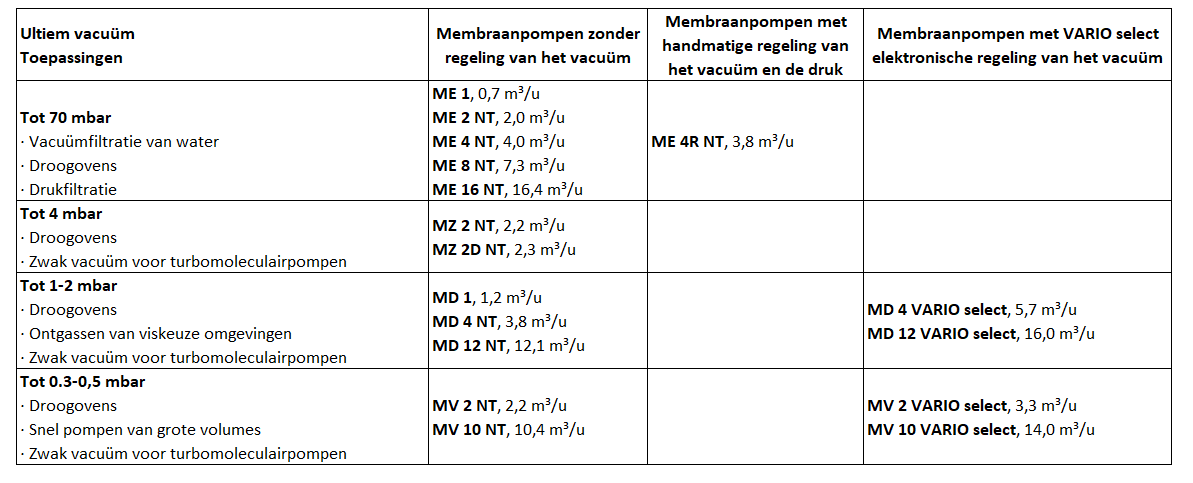

Klik op onderstaande de tabel om hem te vergroten

Om tot de aangegeven pompspecificaties te komen, is het gebruik van de juiste verbindingselementen en een zo lekvrij mogelijke verbinding van belang. Gebruik een geschikte vacuümslang die niet poreus wordt en zorgt voor een adequate stabiliteit. De slang dient zo kort mogelijk te zijn met een zo groot mogelijke dwarsdoorsnede. De keuze voor het verbindingsstuk hangt af van het pompmodel en de vacuümverbinding van de toepassing. Als je meer informatie nodig hebt, neem contact met ons op. We helpen je hier graag mee verder.

Condensatie in de pomp verslechtert de werking en de prestaties en kan uiteindelijk leiden tot schade aan de pomp. Dit is een probleem voor zowel membraanpompen als draaischuifpompen. Daarom hebben veel pompen een zogenaamd gasballast, dat via een ventiel kleine hoeveelheden lucht of inert gas de pomp inleidt om zo de condensatie van gassen binnen de pomp te minimaliseren. Voor veel toepassingen in de chemie is deze functie onmisbaar om de prestaties van de pomp te behouden en om de pomp te beschermen. Om de pomp te reinigen laat je deze 15 – 30 minuten draaien met het gasballastventiel en/of de inlaat open.

Nee, een membraanpomp heeft geen opwarmingsfase. Echter, voor de reiniging van de pomp laat je deze 15 – 30 minuten draaien met het gasballastventiel en/of de inlaat open. Zo verwijder je eventueel aanwezig condensaat.

VACUUBRAND heeft zijn membraanpompen aan meerjarige prestatietests onderworpen en vastgesteld dat een membraanpomp een levensduur heeft van 15.000 werkuren. De slijtbare onderdelen dien je na deze periode te vervangen, en zeker voordat de vacuümwaarden beginnen te dalen. Met de VARIO-bediening stel je de motorsnelheid bij naar gelang jouw benodigdheden. Zo zorg je ervoor dat je pomp nog minder vaak onderhoud nodig heeft.

Controleer de slangen en verbindingen op lekken. Een andere reden kan condensaatvorming binnen de pompkamer zijn. Het is daarom belangrijk de gasballast te gebruiken als je met condenseerbare media werkt. Ook laat je het best de pomp na werking nog 15 – 30 minuten draaien. Verminderende vacuümwaarden kunnen er ook op duiden dat slijtbare onderdelen aan vervanging toe zijn. Als dit je probleem niet oplost, neem contact met ons op. We helpen je graag verder!

Controleer het zuigleidingsventiel. De afdichting kan vervuild of versleten zijn. Als dit het probleem niet verhelpt, neem contact met ons op. We helpen je graag verder!

Er mogen geen deeltjes of stof de VACUU·PURE binnenkomen. Daarom raden we je het gebruik van bijvoorbeeld filters bij de inlaat aan. Als je contact met ons opneemt, geven je hier graag advies over.

Je kan de VACUU·PURE afspoelen met gedestilleerd water om restjes in de pomp te verwijderen. Dit proces staat omschreven in de handleiding; je kan deze meerdere malen herhalen indien nodig.

De inlaat en de uitlaat kan je, nadat de pomp is uitgezet, handmatig reinigen met een met reinigingsmiddel doorweekt pluisvrij doekje.

De maximale inlaatdruk voor waterdamp met de VACUU·PURE 10C is zeer hoog. Je kan waterdampen met een druk tot wel 300 mbar probleemloos pompen, zelfs continu.

Je merkt de robuustheid van de VACUU·PURE tegen waterdamp en condensaat ook tijdens het spoelen met vloeibaar water. Het condensaat kan geen schade aanrichten, in tegenstelling tot bij bijvoorbeeld draaischuifpompen.

Voor toepassingen met grote hoeveelheden condensaat dien je altijd de chemisch bestendige VACUU·PURE 10C te gebruiken.

Je kan lichte gassen (in het bijzonder helium) heel goed pompen met de VACUU·PURE 10C in het fijnvacuüm tot 1 mbar. Het afsluitingsgas dat je met de VACUU·PURE 10C gebruikt doet in dit geval dienst als draaggas. Het VACUU·PURE 10 model is niet geschikt voor het pompen van grotere hoeveelheden lichte gassen vanwege het gebrek aan afsluitingsgas.

VACUU·PURE beschikt over de Modbus RTU interface, die je kan gebruiken voor externe bediening op afstand of voor integratie in automatiseringssystemen. Hiervoor heb je de Communication Kit nodig. Je kan de VACUU·PURE bijvoorbeeld starten en stoppen, de operatiemodus in de gaten houden en aangesloten meetapparatuur aflezen via de interface. Ook kan je andere VACUU·BUS toebehoren aansluiten.

De VACUU·PURE trilt zeer weinig tijdens een normale operatie. Trillingen worden alleen licht overgedragen vanuit de inlaatflens, die de direct verbinding is met de toepassing. Daarom is de VACUU·PURE ideaal voor trillingsgevoelige toepassingen. Als je meer informatie nodig hebt, helpen we je graag.

Neem contact met ons op

De inlaatflens past op vier verschillende manieren. Zo kan je de slang optimaal verbinden met de VACUU·PURE. Je vindt de stappen die hiervoor nodig zijn in de handleiding.

Hoe vaak je de olie ververst hangt af van het medium dat je gebruikt. Voor een probleemloze werking is het van belang de staat van je olie regelmatig te controleren. Een goede indicatie is de kleur van de olie. Als de olie duidelijk verkleurd is, dien je hem te verversen.

Oliën voor draaischuifpompen dienen aan strenge vereisten te voldoen, in het bijzonder als je de pomp continu laat draaien. Voor meer informatie kan je contact met ons opnemen.

Veel onderdelen van draaischuifpompen zijn gemaakt van metaal en kunnen dus roesten als ze in contact komen met chemicaliën. Daarnaast komen de gepompte gassen in contact met de olie. De olie wordt aangevallen of verdund door de substanties. Als je agressieve media pompt dien je daarom altijd een koude val aan het begin te installeren om de pomp tegen dampen van oplosmiddelen te beschermen.

In principe zijn draaischuifpompen echter niet de ideale keuze voor zulke gevallen. Een beter alternatief is dan de chemische Hybrid-pomp. Deze pomp is een corrosie-geoptimaliseerde combinatie van een tweetraps-draaischuifpomp en een chemische membraanpomp.

De meest geschikte pomp om te werken met agressieve chemicaliën in het fijnvacuüm tot 10-3 mbar is de VACUU·PURE 10C schroevenpomp. Deze is niet alleen chemisch bestendig, maar werkt ook nog eens olievrij.

De juiste aansluiting tussen de pomp en de toepassing is van belang om een optimaal ultiem vacuüm en een zo goed mogelijke pompsnelheid te bereiken. Je dient er dus voor te zorgen dat de verbindingen zo kort mogelijk zijn en dat ze een zo hoog mogelijke lijndwarsdoorsnede hebben. Gebruik lekvrije kleinflensverbindingen en geschikt buismateriaal dat niet poreus raakt. De keuze voor de verbindingsonderdelen hangt af van je pompmodel en de vacuümverbinding van de toepassing. Heb je hier hulp bij nodig? Neem contact met ons op! We helpen je hier graag mee verder!

Voor lange onderhoudsintervallen en een lange levensduur van je draaischuifpomp dien je op een aantal zaken te letten tijdens het gebruik en het onderhoud. Je vindt hier meer informatie over in de flyer hieronder:

Gouden regels draaischuifpompen

Onze meters en regelaars zijn ontworpen voor een uitstekende stabiliteit op de lange termijn. Bijstellingen dien je uit te voeren naar gelang de vereisten. We kunnen je geen algemene aanbeveling geven over de frequentie, omdat die sterk afhangt van het medium dat je tijdens het proces gebruikt en de vereisten voor de meettoleranties. Ook het soort apparaat heeft hier invloed op. Apparaten met capacitieve sensors dienen minder vaak gekalibreerd te worden dan apparaten met Pirani-sensors.

Voor de kalibratie bestaat er geen algemene aanbeveling of regulering. Net zoals bij de bijstellingen hangt de kalibratie af van de procesvereisten, het gebruikte medium en het type apparaat. Veel gebruikers besluiten om elke zes maanden of jaarlijks te kalibreren.

De aansluitingen zijn verschillend per product. Informatie hierover vind je terug in de technische gegevens en de bedieningshandleiding. Je vindt deze terug op de productpagina’s op onze website.

Met de DCP 3000 vacuümmeter en de VACUU·SELECT regelaar van VACUUBRAND kan je gegevens loggen en overplaatsen via de RS-232 interface. De VACUU·SELECT heeft daarnaast een USB-verbinding en een optie voor netwerkintegratie en communicatie via de Modbus TCP. Precieze informatie over verbindingen en interfaces vind je in de bedieningshandleiding.

Over het algemeen kan je de CVC 3000 eenvoudig vervangen door de VACUU·SELECT regelaar en doorgaan met je bestaande uitrusting.

Voor pompeenheden met een ingebouwde regelaar neem je best eerst contact met ons op. Wij gaan dan voor je na of de VACUU·SELECT in de behuizing van je pomp past.

Neem contact met ons op

Met het VACUU·SELECT gebruikersbeheer kan je gebruikers verschillende rechten en hun eigen wachtwoord toewijzen. Dit gebruikersbeheer is een betalende uitbreiding.
